Arrivant à saturation, il devenait impossible pour le bâtiment du centre ville de Grenoble d'accueillir l'ensemble des documents que les Archives départementales doivent légalement conserver. Un projet d'extension sur place étant limité, le président du conseil départemental, Jean-Pierre Barbier, a opté pour une solution pérenne et fonctionnelle : la construction d'un nouveau bâtiment sur l'ancien site des VFD* à Saint-Martin-d'Hères.
* Voies Ferrées du Dauphiné
© Crédit Photo : Studio Erick Saillet
m3 de béton Vicat
m3 pour les façades architectoniques
m2 de surface totale
teintes de bétons différentes
Acteurs du projet
Intervenants/Services Vicat
Béton Vicat, Prescription
Maitre d'ouvrage
Département de l’Isère
Architectes
Cr&on Architectes et D3 architectes
Entreprises
Cuynat Construction et SDE
Produits mis en oeuvre
- BVPerf teinté
- Defi. Thermicat
- Flexiperf BAP
Les enjeux du chantier
Le chantier des Archives départementales de l'Isère a représenté un enjeu majeur en termes d'intégration environnementale. Situé dans un cadre montagneux exceptionnel, le nouveau bâtiment a été conçu pour s'intégrer harmonieusement dans le paysage grenoblois. Les enjeux de ce chantier étaient donc de concevoir un bâtiment fonctionnel et respectueux de son environnement, en limitant son impact sur le paysage et la biodiversité locale. Les enjeux de ce chantier ont donc dépassé la simple question de la conservation des archives, pour s'inscrire dans une démarche globale de respect de l'environnement et de préservation du cadre de vie.
« Ce nouveau bâtiment s’intègre parfaitement dans l’urbanisme du site : volumes denses flottant sur des pilotis offrant une transparence au sol. Le signal architectural est fort et fait écho à la géologie du site et département : les monolithes béton teinté VICAT sont texturés à la couleur du paysage minéral avoisinant. Le béton fait parfaitement écho à l’essor industriel du département »
Thierry Rampillon
Architecte, CR&ON Achitectes
Solutions Vicat
Afin de trouver la solution technicoéconomique la plus pertinente pour répondre à l'image architecturale du projet, Vicat a spécificiquement conçu des bétons permettant la réalisation de strates de différentes teintes, de manière à évoquer l’univers du papier et la minéralité du calcaire des sommets montagneux de Grenoble.
Ils répondent dans ces conditions à différentes performances particulières :

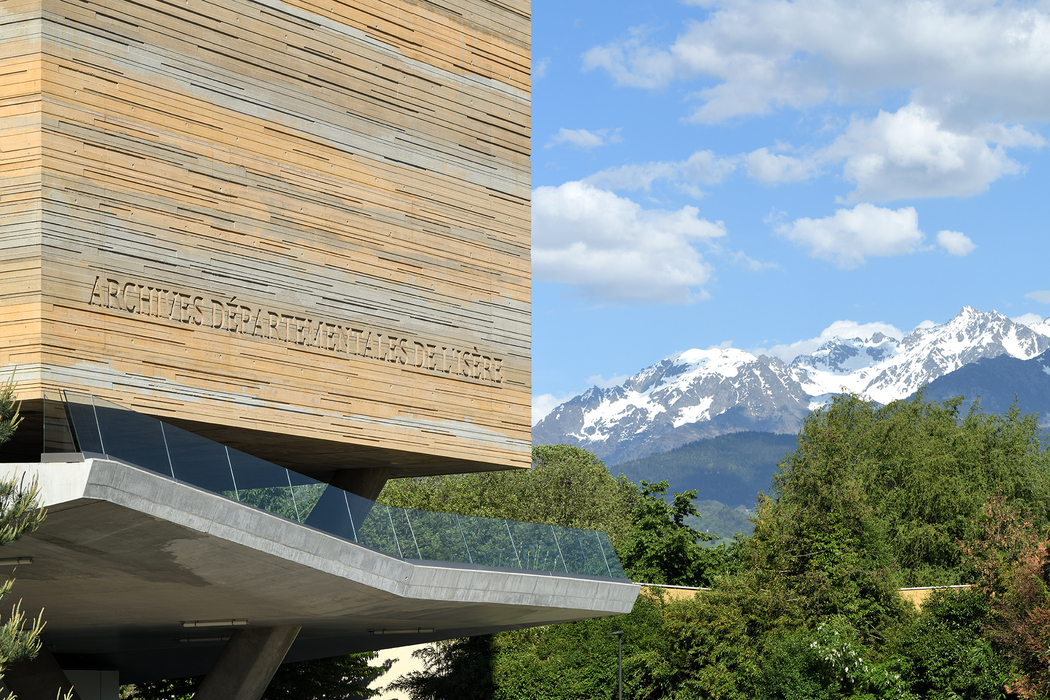

- Teintes : 3 formulations de bétons de 3 teintes différentes ont été confectionnées : ocre, chocolat et gris.
- Consistance : la fluidité et la rhéologie du béton ont été spécialement élaborées pour garantir une bonne mise en place du béton sur de grands linéaires (jusqu’à 85 m de longueur) tout en permettant d’obtenir des strates non droites et un effet de relief. Un compromis a du être trouvé afin d'obtenir la consistance idéale. Les bétons devaient se mettre facilement en place dans les coffrages matricés en bois sans pour autant qu'ils ne soient trop "liquides".
- Composition : les formulations intègrent des granulats spécifiques, à savoir du basalte, afin d’accentuer le contraste des zones sablées et créer de la texture.

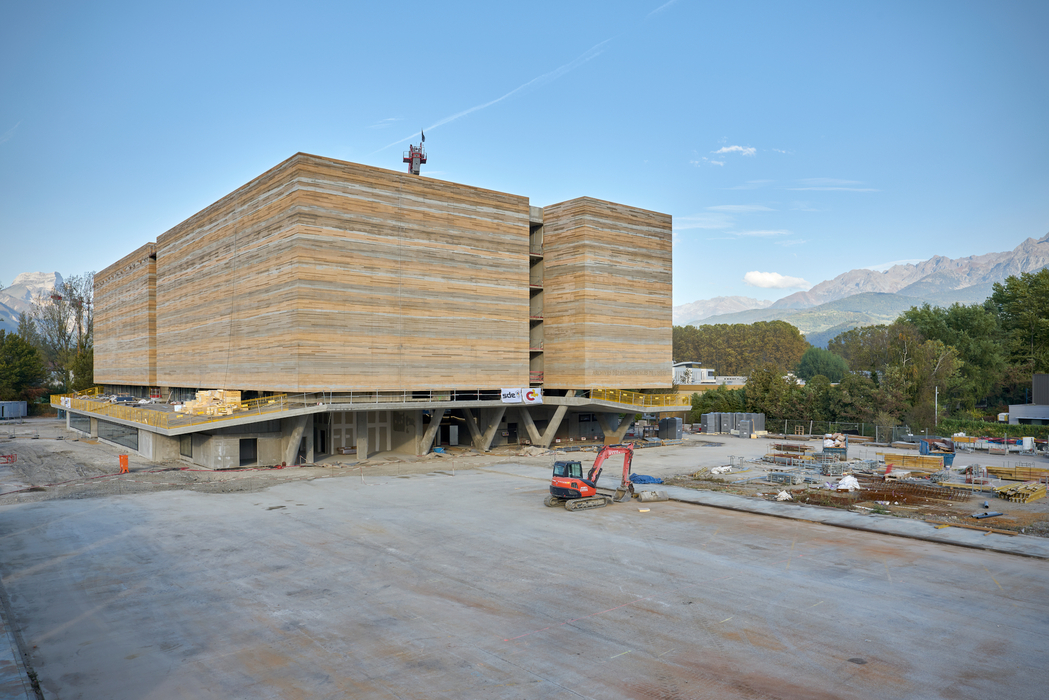

Les quatre blocs de béton monolityques font ainsi écho aux strates calcaires de la dent de Crolles en arrière plan.
Le béton isolant structurel Defi. Thermicat a été utilisé pour réduire les ponts thermiques au niveau des dalles de la double peau technique. Ce béton présente une résistance équivalente à celle d’un béton standard (25 MPa) mais affiche une densité et une conductivité thermique nettement inférieure (densité : 1,4 ; lambda : 0,53 W.(m.K)), ce qui permet d’obtenir des coefficients de ponts thermiques conformes aux garde-fous de la réglementation thermique.

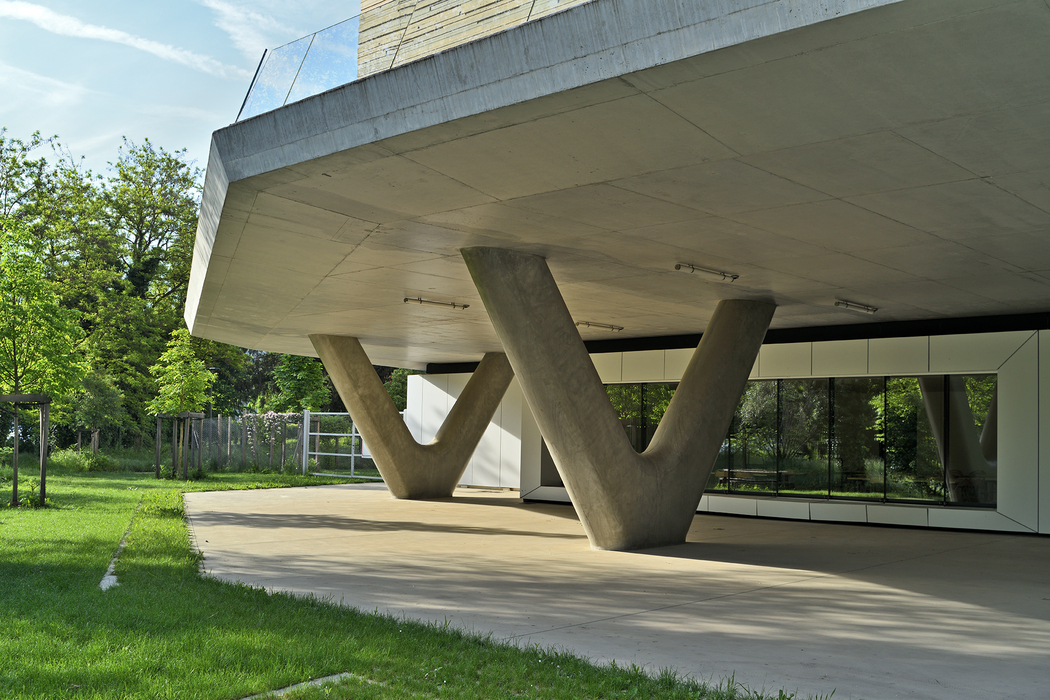

Pour permettre le coulage des poteaux en « V » du rez de chaussée, un béton autoplaçant présentant une grande fluidité a été confectionné. Celui-ci a permis d’obtenir un aspect de surface très qualitatif pour ces poteaux laissés bruts, et ce malgré la très forte densité de ferraillage nécessaire à la reprise des importantes charges verticales et horizontales (sismiques notamment).
« Pour ce chantier remarquable, Béton Vicat a étudié en amont la faisabilité suivant les contraintes techniques et esthétiques attendues. Tout au long de la conception de cet ouvrage, une concertation au quotidien entre tous les acteurs a permis d'adapter, suivant les saisons, les formulations de bétons et les techniques de mise en oeuvre. Béton Vicat est fier d'avoir participé à la réalisation des archives départementales. Ce que je retiendrai de ce magnifique chantier, c'est que lorsqu'une belle aventure humaine est au rendez-vous, tout est possible !»
Pierre Beyle
Technico-commercial Bétons Spéciaux, Vicat
Les étapes du chantier
Elaborations, tests et validations des formules des différents bétons : bétons courants, bétons hautes performances, béton bas carbone par les laboratoires Sigma Béton en collaboration avec les équipes béton Vicat, durant 6 mois.
Début du chantier dès janvier 2021 avec le coulage du radier, 1700 m³ de béton, en une seule journée (première fois qu'une telle opération est réalisée) via l'approvisionnement de 5 centrales à bétons, 30 camions toupies en rotation et Delta Pompage.
Démarrage des travaux des parties inférieures. Réalisation des planchers, au rythme d'un étage par semaine.
